产品名称:大气颗粒物监测激光雷达

更新时间:2018-8-28 17:30:55


产品详情

技术原理

大气颗粒物监测激光雷达利用激光与大气颗粒物的米散射作用,结合振镜扫描方式,能够对空间各方向的大气颗粒物时空演变进行监测。

技术参数

时间分辨率: 3s ~ 10min可调;空间分辨率:5m、7.5m、15m可选

发射单元

激光器工作介质/泵浦源:Nd:YAG/固体激光二极管

波长: 532 nm

单脉冲能量: 10~ 1000μJ

脉冲重复频率: 2kHz/2.5kHz, 可选

使用寿命:≥16000h(工作环境温度20°C)

Nd : YAG/固体激光二极管

可视化单元( 选配)

分辨率: 200万像素

视频输出: RJ45

工作温度: -30°C~ +65C

接收单元

望远镜口径: 180mm

光路设计:透射式

接收通道:双通道

探测器: PMT

扫描单元

通光口径: 210 mm角度

分辨率:优于0.1°

扫描角度:水平0~360° ;垂直0~ 270°

转动速度: 1~30° /s

可调防水等级: IPX6

工作环境

电源: AC 220 V(士10%),50~ 60Hz

工作湿度范围: 0~ 90%

工作温度范围: 10~40°C (可选配方舱,- 20~ 50C室外观测)

产品特点

雷达系统可以实现垂直观测、扫描观测快速交替工作,工作一周不少于四次垂直观测、四次扫描观测,工作周期优于20分钟;

完全实现编程控制垂直、扫描交替工作,仰角自动调整,自动避开障碍物;

基于振镜扫描方式,环境适应强,更适用于高温、高湿、高寒等恶劣环境,整机更适合外场观测,防雨雪、防雾、防凝露;

能够实现走航观测(边走边测)。

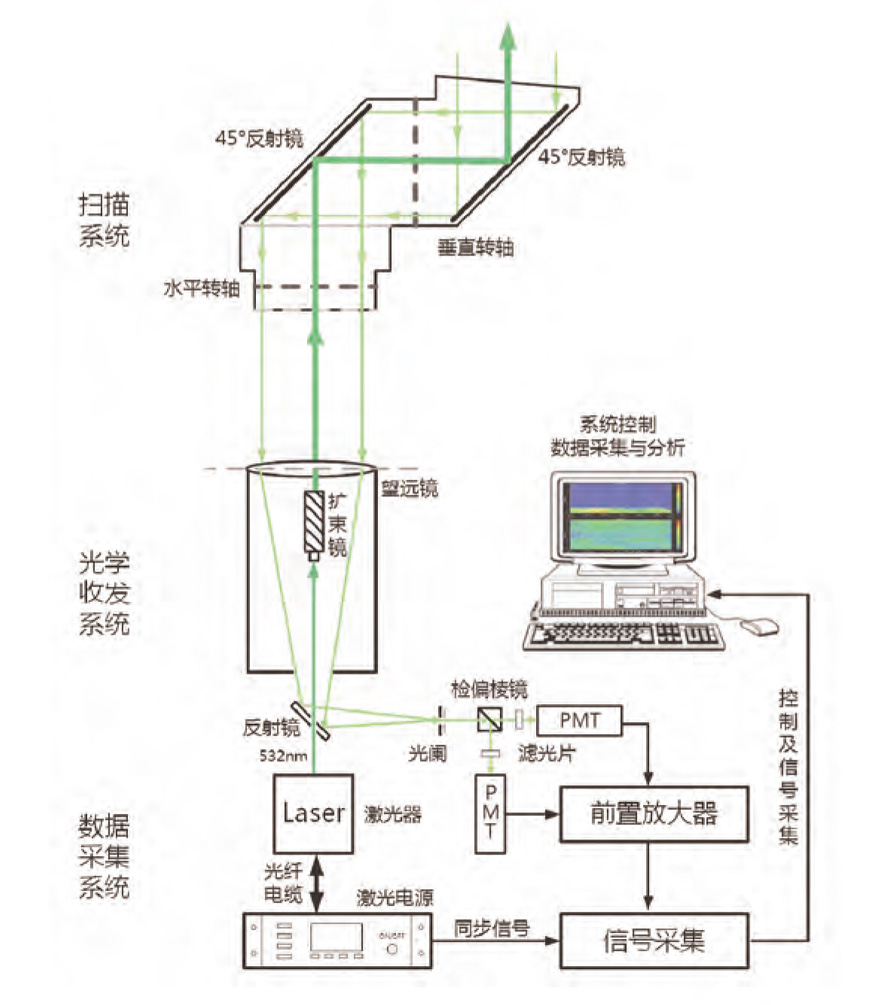

工作原理

工作原理:激光器发射532nm波长的脉冲激光,经准直扩束后进入大气,与大气中的颗粒物相互作用,产生后向散射光,散射信号被望远镜系统接收,  汇聚至光学检偏系统,形成532nm平行、532nm垂直的两个通道信号,经光电探测系统和信号采集系统,由计算机反演出大气颗粒物的消光系数和退偏振度系数空间分布,进而描述被探测的大气质量情况。

激光雷达发射的激光经由扫描振镜的两个45°反射镜两次反射后通过窗口镜出射,在大气中与颗粒物相互作用后产生后向散射光,后向散射光经由窗口镜通过两次反射进入激光雷达主体。扫描振镜在水平和垂直转轴处均有高精度伺服电机,  可以控制扫描振镜的自由旋转,保证激光雷达能够获得任意方向的颗粒物分布特征。
